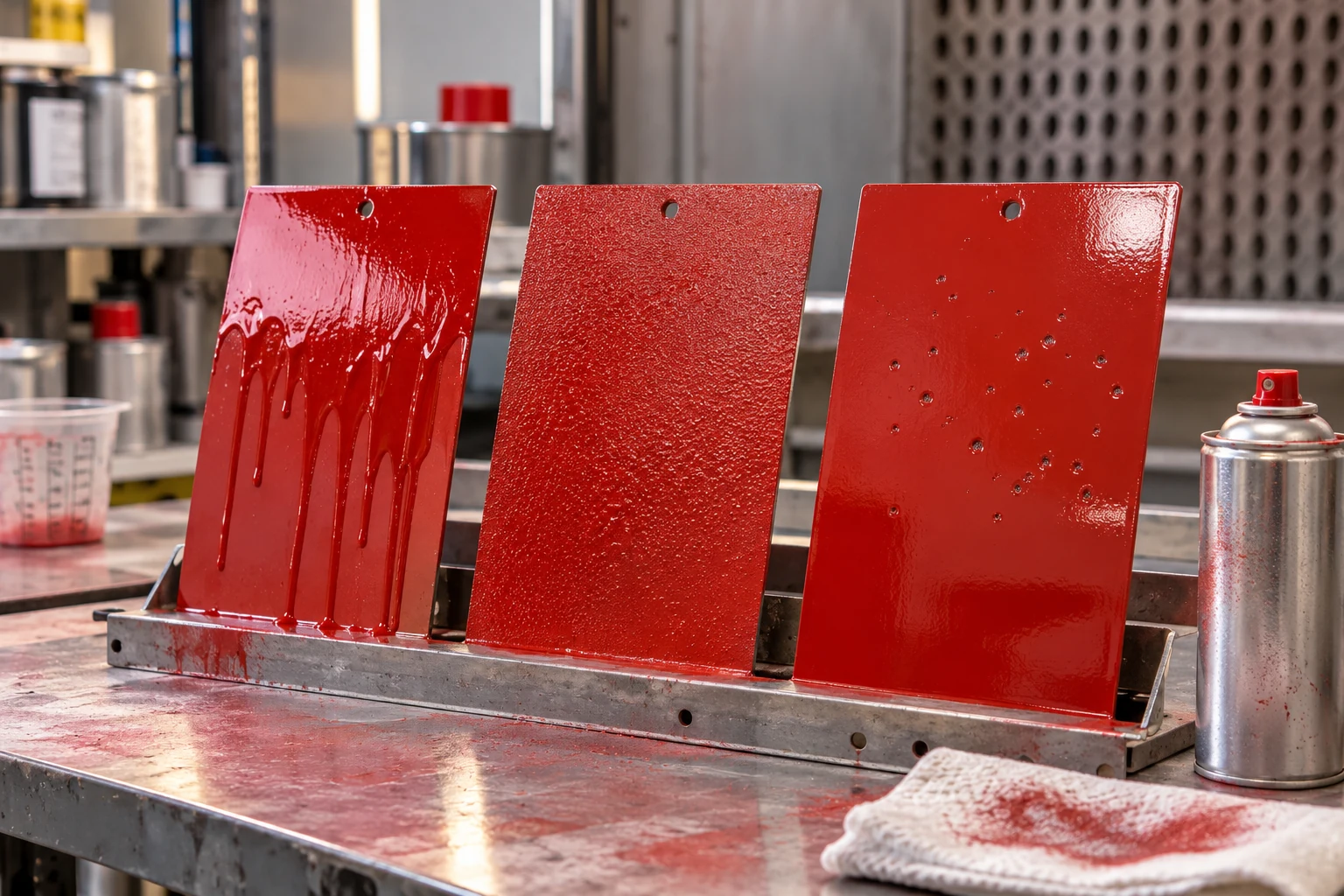

Потеки, сухой напыл и кратеры: разбор ошибок аэрозольной окраски

При аэрозольном ремонте промышленного корпуса дефект часто возникает быстрее, чем становится понятна его причина. На вертикальной панели появляется потёк, соседний участок остаётся шероховатым, а в свежем слое открываются круглые кратеры. Желание сразу добавить краски обычно мешает диагностике. Полезнее остановиться, определить характер дефекта и проверить условия, которые его вызвали. Тогда исправление восстанавливает покрытие, а не превращается в череду всё более толстых случайных слоёв.

Сначала назвать дефект правильно

Потёк — это заметное перемещение и скопление мокрого материала, часто на вертикальной или наклонной поверхности. Сухой напыл выглядит как шероховатая зона из недостаточно слившихся частиц. Кратер представляет собой локальное нарушение смачивания или другую похожую по виду впадину, причину которой нужно уточнять. Эти признаки помогают начать проверку, но не дают полной диагностики по одной фотографии.

Шероховатость не всегда означает сухой напыл. На поверхности могут находиться пыль, частицы старой краски, грубая риска или исходная фактура основания. Круглая точка также может оказаться частицей, порой или дефектом формирования слоя. Поэтому оценивают, когда возникло проявление, как оно выглядит после нужной выдержки и что находилось под покрытием. Название должно описывать наблюдение, а не заранее назначать виновный материал.

Полезно сохранить последовательность событий. Дефект появился сразу при первом проходе, после второго слоя, во время сушки или уже после упаковки? Был он на всей детали или только возле края? Изменился ли результат после поворота баллона? Такие сведения часто дают больше пользы, чем общая фраза «краска плохо легла». Они позволяют проверять конкретные условия по очереди.

До выяснения причины не продолжают окрашивать всю партию. Небольшой пробный участок ограничивает возможную переделку. При этом не нужно трогать свежую плёнку пальцем, чтобы проверить, насколько она мягкая: такой контакт сам создаёт след и загрязнение. Для оценки состояния используют подходящий контрольный образец и предусмотренный порядок работы с материалом.

Аэрозольный формат не делает разные эмали одинаковыми

В баллоне может находиться материал с определённым назначением и собственным режимом нанесения. Например, в каталоге есть универсальная быстросохнущая эмаль ONLAK и антикоррозионная алкидная грунт-эмаль ONLAK. Их нельзя считать взаимозаменяемыми только из-за одинакового объёма упаковки и возможности выбора цвета.

Износостойкая полиуретановая грунт-эмаль ONLAK в аэрозоле и высокоглянцевая акриловая эмаль ONLAK также требуют проверки назначения, основания и условий применения. Название связующего само по себе не сообщает весь порядок подготовки и сушки. В частности, нельзя по одному слову «полиуретановая» придумывать процедуру активации или смешивания, не предусмотренную конкретным товаром.

Перед работой читают сведения именно выбранного продукта: подготовку баллона, допустимые условия, расстояние, количество проходов и выдержки. Числа от другой аэрозольной краски могут оказаться неподходящими. Если информация неполная, её уточняют до нанесения на ответственную деталь. Проба помогает проверить реальный результат, но не заменяет неизвестные ограничения по применению.

Аэрозоль удобен для ряда локальных задач, однако размер и геометрия ремонта имеют значение. На большой плоскости труднее сохранять одинаковое состояние мокрого слоя, а в сложном корпусе поток может попадать на соседние зоны под разными углами. Если выбранный формат не позволяет получить требуемый результат, стоит рассмотреть другой согласованный способ нанесения, а не компенсировать ограничения бесконечными проходами.

Таблица первичной проверки

Эта таблица предназначена для первого разбора. Несколько причин могут действовать одновременно, а похожие проявления требуют разных ремонтов. Поэтому после наблюдения выбирают проверяемую гипотезу и подтверждают её на подходящем образце, не меняя сразу все условия процесса.

Потёки: где накапливается лишний материал

Потёк часто связан с локально избыточным мокрым слоем. Это бывает при задержке движения, слишком близком положении распылителя или повторных проходах по уже насыщенному участку. На кромках и в углах материал может складываться от обработки соседних плоскостей. Поэтому нужно оценивать не только отдельный проход, но и весь маршрут нанесения на геометрию детали.

Желание сразу получить полную укрывистость усиливает риск. Если подложка контрастная или неоднородная, маляр может задерживаться на просвечивающем пятне и накапливать слишком много материала. Правильнее проверить подготовку основания и предусмотренную последовательность слоёв. Финишная эмаль не должна исправлять все различия подложки одним толстым мокрым нанесением сверх допустимого режима.

Условия поверхности также важны. Холодная массивная деталь и небольшой тёплый образец могут вести себя по-разному. При неподходящих условиях материал формируется иначе, и привычная скорость работы перестаёт давать ожидаемый результат. Поэтому проверяют температуру детали и допустимые условия продукта, а не только ощущение тепла в помещении.

Если потёк уже появился, не размазывают его случайной салфеткой и не пытаются спрятать новыми слоями. Выбирают допустимый способ исправления с учётом материала и глубины дефекта. Иногда требуется выдержка до состояния, допускающего обработку, затем выравнивание и восстановление покрытия. Возможность полировки или другого локального исправления зависит от системы и не распространяется автоматически на матовые и эффектные поверхности.

Сухой напыл: материал попал, но поверхность не сформировалась как нужно

При чрезмерном удалении распылителя часть материала может приходить на деталь в состоянии, которое мешает нормальному слиянию и растеканию. На краю большой зоны это проявляется как шероховатость и изменение блеска. Влияние имеют также поток воздуха, температура, скорость движения и особенности продукта. Поэтому расстояние проверяют вместе с остальными условиями, а не рассматривают как единственную причину.

На сложной конструкции напыл от одной стороны может оседать на уже окрашенную соседнюю поверхность. Например, после ровной окраски широкой панели исполнитель обрабатывает узкую отбортовку, направляя поток через готовую плоскость. В результате часть материала попадает туда косвенно и меняет фактуру. Планирование последовательности помогает уменьшить такие пересечения.

Не следует исправлять предполагаемый сухой напыл бесконтрольным приближением баллона и заливкой. Так одна проблема легко превращается в потёк. Сначала уточняют, действительно ли причина в распылении, а не в пыли или риске основания. Затем на образце проверяют корректный режим и только после этого выбирают восстановление дефектной поверхности.

Если шероховатость находится в самом слое, её ремонт зависит от допустимой обработки и возможности повторного нанесения. Для промышленного покрытия важно сохранить нужную толщину и систему, а не только сделать поверхность гладкой на ощупь. Матовый финиш, например, нельзя бездумно полировать по аналогии с глянцевым: локальное изменение блеска может стать новым заметным дефектом.

Кратеры: искать источник, а не только закрывать углубления

Локальное отступание мокрого материала от отдельных точек может быть связано с загрязнением, нарушающим смачивание. На участке ремонта источником бывают остатки масла, полировочных составов, следы очистки и предметы, которыми касались поверхности. Но похожая впадина может иметь другую причину. Поэтому сначала оценивают характер и момент появления, а не называют все круглые следы одним загрязнителем.

Полезно проследить весь путь подготовки. Чем очищали деталь, какие салфетки использовали, где она лежала и что касалось её после обработки? Если одной загрязнённой перчаткой держали ветошь, затем край ленты и подготовленную панель, перенос может происходить незаметно. Новая порция эмали не устранит источник, который остался на поверхности или возвращается с инструментом.

Проверяют и окружающие операции. Рядом могли применять составы, не относящиеся к окраске, или выполнять пыльную работу. При этом не следует объявлять любую соседнюю деятельность доказанной причиной без наблюдений. Сравнение на чистом контрольном маршруте помогает отделить свойства материала от условий конкретного поста. Проверку проводят последовательно, чтобы понимать, какое изменение повлияло на результат.

Добавлять случайный «антисиликоновый» компонент в готовый аэрозоль или пытаться изменить его состав нельзя. Готовая упаковка имеет предусмотренную систему применения. Если требуется специальная технологическая мера, её согласуют для конкретного продукта. Чаще полезнее устранить загрязнение и правильно восстановить основание, чем пытаться заставить новую краску закрыть неизвестную проблему под собой.

Пузырьки, поры и кратеры после сушки — не одно и то же

Когда небольшие отверстия проявляются уже во время формирования слоя, проверяют толщину, межслойные выдержки и условия сушки. Избыточный материал или неподходящий режим могут влиять на выход летучих компонентов. Внешне такой дефект иногда напоминает кратер от загрязнения, но последовательность появления и структура слоя будут отличаться. Это одна из причин, почему диагностика только по готовой фотографии ограничена.

Если под эмалью находится пористое или ремонтированное основание, его состояние также включают в проверку. Неподготовленная впадина, отверстие или остаток другого материала могут проявиться через финиш. Нужно понять, начинается ли дефект в верхнем слое или связан с нижними. Нанесение дополнительной эмали без этой оценки может увеличить толщину, оставив источник на месте.

На пробном образце воспроизводят основание и полный маршрут. Если гладкая чистая пластина окрашивается нормально, а ремонтная деталь нет, это полезное наблюдение, но не окончательный диагноз. Сравнивают подготовку, температуру, геометрию и толщину. Если проблема повторяется и на контрольном основании при правильных условиях, проверяют сам материал и оборудование применения в предусмотренном порядке.

Для исправления выбирают объём, который действительно удаляет непригодную часть системы. Иногда достаточно обработки допустимого верхнего слоя, иногда требуется более глубокий ремонт. Нельзя автоматически назначать полировку всем точечным дефектам: она не восстанавливает отсутствующее покрытие и может изменить внешний вид. Критерием остаётся пригодное защитное и декоративное состояние после восстановления.

Капли и нестабильное распыление

Если баллон начинает выбрасывать крупные капли, работу на лицевой детали прекращают и проверяют распыление на подходящем контрольном месте. Смотрят подготовку баллона, его положение, состояние распылителя и допустимые условия. Для конкретной конструкции может иметь значение рабочая ориентация. Не следует считать, что любой аэрозоль одинаково распыляет во всех положениях и до последней капли.

Подготовку и перемешивание выполняют по указаниям продукта. Недостаточно однородное содержимое может повлиять на подачу, укрывистость и цвет. При этом время и способ от другой марки не нужно переносить автоматически. Если после правильной подготовки распыление остаётся нестабильным, дальнейшее использование на ответственном изделии откладывают до выяснения причины.

Очистку распылителя проводят только предусмотренным способом. Острый предмет способен повредить отверстие, а случайная перестановка насадок — изменить характер подачи. Не разбирают и не переделывают баллон, не пытаются нагревом получить больше давления. Если упаковка неисправна или повреждена, действуют по информации изготовителя и принятому порядку обращения с ней.

В начале каждой значимой операции полезен короткий контроль распыления вне готовой поверхности. Он позволяет заметить проблему до попадания крупной капли на изделие. Однако успешная проба не отменяет внимания в процессе: положение баллона и условия могут измениться на сложной геометрии. Если симптом возвращается, его не следует компенсировать ускоренным движением без проверки причины.

Сморщивание и подъём старого покрытия

При локальном ремонте новый материал контактирует не только с металлом, но и с краем прежней системы. Если старая эмаль несовместима или находится в неподходящем состоянии для перекрытия, могут появиться морщины, подъём и другие нарушения. Лёгкое матирование не превращает любое старое покрытие в допустимое основание. Совместимость подтверждают до основной окраски.

Особенно внимательно относятся к неизвестным ремонтным слоям. На одном корпусе могут находиться заводская эмаль и несколько более поздних подкрасок разными материалами. Поведение в каждой зоне может отличаться. Поэтому пробу располагают на представительном участке и оценивают всю систему после необходимой выдержки. Удачный результат только на чистом металле не подтверждает перекрытие старой краски рядом.

Если слой поднялся, не пытаются прижать его дополнительным напылением или залить толстым финишем. Непригодную зону оценивают и удаляют в необходимом объёме, затем восстанавливают согласованный маршрут. Возможность промежуточного изолирующего материала должна быть подтверждена для конкретной системы. Случайный грунт не является универсальным барьером между любыми несовместимыми эмалями.

При повторной работе фиксируют, какая часть основания вызвала проблему. Это помогает выбрать границы ремонта на остальных деталях партии. Если изделие имеет неоднородную историю, может потребоваться более широкий объём подготовки. Решение принимают по фактическому состоянию, а не только по желанию оставить максимально маленькое окрашенное пятно.

Пятнистость и отличие цвета: сначала проверить нанесение

При заказе по RAL или NCS несовпадение оттенка легко принять за ошибку колеровки. Но аэрозольный выкрас может отличаться из-за неполной укрывистости, неоднородной подложки, недостаточной подготовки содержимого или разной фактуры. Поэтому сравнение проводят после корректного нанесения полной системы. Номер на баллоне не освобождает от технологической проверки, но и видимое отличие не доказывает сразу неверную рецептуру.

Для проверки используют однородный подходящий образец и предусмотренный режим. Сравнивают высохшее покрытие с согласованным физическим ориентиром при подходящем освещении. Если на одной части просвечивает тёмный грунт, а на другой светлый старый слой, сначала решают вопрос основания и укрывистости. Дополнительные случайные проходы на отдельных пятнах могут изменить толщину и создать новый разброс.

Различие блеска и фактуры также влияет на восприятие цвета. Шероховатый сухой край может казаться светлее или менее насыщенным, чем ровная центральная зона. Это не обязательно требует изменения пигментов. Сначала восстанавливают правильное нанесение и оценивают окончательный результат. Для старого оборудования отдельно учитывают, соответствует ли окружающая поверхность исходному каталогу после эксплуатации.

Если после подтверждённой подготовки и корректной пробы отличие сохраняется, передают данные для уточнения колеровки: продукт, код, эталон, условия и образец. Так обсуждение опирается на воспроизводимый результат. Фотография свежего пятна на неоднородном корпусе может дополнить описание, но не заменяет правильно изготовленный выкрас и физическое сравнение.

Пример: потёк у нижнего края дверцы

Представим вертикальную дверцу промышленного шкафа. Центральная часть окрашена ровно, но у нижней кромки появился валик и потёк. При разборе выясняется, что сначала наносили материал на плоскость, затем отдельно проходили нижний торец, направляя поток на уже мокрую соседнюю зону. Здесь важно оценить суммарное нанесение на границе, а не только скорость последнего движения.

Для проверки на образце меняют маршрут так, чтобы учесть перекрытие потоков и не накапливать избыточный материал. Соблюдают условия выбранной эмали и предусмотренные выдержки. Если результат становится устойчивым, эту последовательность фиксируют для остальных дверец. При этом не уменьшают покрытие на кромке до случайного лёгкого напыла: защита края всё равно должна отвечать системе.

Повреждённую дверцу ремонтируют после оценки состояния слоя и допустимого способа обработки. Если при выравнивании затронут грунт или открыто основание, восстанавливают необходимые слои. Нельзя оценивать ремонт только по исчезновению выступа. Важно получить ровный внешний вид, нужную защиту и совместимый переход без новых слабых границ.

После окончательной выдержки проверяют дверцу в рабочем положении. На горизонтальном столе небольшой наплыв может быть менее заметен, чем на установленной панели при боковом свете. Если деталь входит в комплект, сравнивают её с соседними поверхностями. Такой контроль связывает ремонт с реальным видом оборудования, а не только с удобным осмотром в мастерской.

Пример: шероховатая полоса на рамной конструкции

На металлической раме наружная сторона выглядит гладкой, а рядом с внутренним углом появилась сухая шероховатая полоса. Возможная причина — косвенный напыл от обработки соседнего профиля. Но сначала проверяют, не было ли там грубой подготовки или пыли. Если основание на контрольной зоне одинаково, наблюдают последовательность нанесения и направление потока.

Сложную геометрию полезно проходить по заранее продуманному маршруту, обеспечивая доступ к внутренним поверхностям. Неподходящий угол не компенсируют бесконечным распылением из одной позиции. Иногда требуется изменить положение доступной детали или способ нанесения в рамках разрешённой работы. Главное — сохранять контролируемый слой на всех значимых зонах, включая обратные стороны.

На пробном элементе проверяют не только центральную поверхность, но и пересечения потоков. Если дефект возникает именно после обработки соседней стороны, это помогает уточнить порядок. Меняют один значимый параметр и смотрят результат после нужной выдержки. Так можно подтвердить причину, не смешивая одновременно новую эмаль, другое расстояние и изменённую подготовку.

При восстановлении шероховатой зоны учитывают требования к повторному нанесению. Не всякое покрытие допускает немедленное перекрытие в любой момент. Если требуется обработка или определённая выдержка, её выполняют. Спешка с дополнительным мокрым слоем может создать иной дефект, который затронет уже большую площадь конструкции.

Пример: кратеры после обезжиривания

На панели после очистки появились круглые углубления при первом проходе аэрозоля. Сам факт выполненного обезжиривания не доказывает отсутствие загрязнения. Возможно, использован неподходящий состав, загрязнённая салфетка или неверный способ удаления растворённого вещества. Также поверхность могли снова коснуться после очистки. Поэтому проверяют фактические действия, а не только отметку «обезжирено».

Для сравнения готовят контрольную зону по подтверждённому чистому маршруту с подходящими материалами. Отдельно смотрят состояние основания и совместимость старого слоя. Если результат отличается, последовательно ищут источник в исходной подготовке. Не нужно сразу объявлять всю партию эмали дефектной или, наоборот, полностью исключать материал без проверки.

Поверхность с проявившимися кратерами восстанавливают в необходимом объёме, предварительно устранив источник проблемы. Простое заполнение каждой впадины новой каплей может оставить загрязнение и создать заметные пятна. При многочисленных дефектах часто требуется более общий ремонт зоны, чтобы получить предсказуемый результат. Конкретный способ выбирают по системе и состоянию уже нанесённого покрытия.

После исправления контролируют не только отсутствие кратеров, но и равномерность цвета, блеска и толщины. Если для ремонта использовали другую подготовку или промежуточный материал, это отражают в записи. Такой результат легче повторить на следующей детали и проще обсуждать при последующем заказе, чем удачную случайность после нескольких незаписанных попыток.

Последовательность диагностики без лишних переделок

Первый шаг — остановить распространение проблемы и описать наблюдение. Сохраняют название продукта, цвет, состояние основания, условия работы и момент появления дефекта. По возможности оставляют контрольный образец или фотографию до вмешательства. После интенсивного шлифования исходные признаки исчезают, и выяснять причину становится труднее.

Второй шаг — проверить простые исходные условия. Подходит ли продукт для основания, правильно ли подготовлен баллон, допустима ли температура, чиста ли поверхность? Не нужно начинать с редкой сложной причины, если материал наносили на неизвестную старую краску или холодную деталь. Такая последовательность экономит время и делает обсуждение конкретным.

Третий шаг — воспроизвести задачу на подходящем образце. Условия должны быть достаточно близкими к изделию, иначе проверка будет отвечать на другой вопрос. Для сложного угла полезна соответствующая геометрия, для ремонтного перехода — реальная граница старого покрытия. Образец нужен не ради формальности, а для отделения причин и подтверждения изменения процесса.

Четвёртый шаг — менять условия последовательно. Если одновременно заменить эмаль, очиститель, абразив и способ нанесения, удачный результат не покажет, что было причиной. В практической работе иногда приходится изменить несколько элементов, но это следует понимать и фиксировать. Чем яснее проверка, тем легче сохранить повторяемость на остальных изделиях.

Пятый шаг — выбрать ремонт по глубине дефекта. Нужно восстановить необходимую систему, а не только убрать видимый след. Если повреждение связано с основанием, ремонт верхнего слоя недостаточен. Если проблема исключительно в допустимо обрабатываемом финише, излишнее удаление всех слоёв может быть ненужным. Решение опирается на фактическое состояние и требования покрытия.

Последний шаг — подтвердить готовый результат после нужной выдержки. Проверяют внешний вид и предусмотренные свойства, а затем возвращают деталь в производственный маршрут. Свежая краска, которая выглядит ровно сразу после исправления, ещё не обязательно готова к сборке или упаковке. Это особенно важно при локальном ремонте перед отгрузкой, когда время ограничено.

Что проверять перед передачей детали дальше

Осматривают не только место исходного дефекта, но и края ремонтной зоны. Там могут появиться сухой напыл, ступенька, различие блеска или неполная укрывистость. Проверяют, не повреждены ли соседние покрытия и функциональные поверхности. Если при исправлении открывали металл, подтверждают восстановление необходимых слоёв, а не ограничиваются подходящим цветом сверху.

Условия оценки должны соответствовать задаче. Для цвета используют согласованный эталон и подходящее освещение; для фактуры полезен обзор под характерными углами. Приборный контроль выполняют только применимым методом, учитывая малую площадь и геометрию. Нельзя выдавать случайное измерение на соседней плоскости за проверку труднодоступного участка ремонта.

В записи сохраняют причину, выполненное исправление и изменения рабочего маршрута. Если дефект был связан с организацией, например переносом загрязнения или неправильной последовательностью проходов, это отражают так же явно, как замену материала. Такая информация помогает не повторять одну и ту же ошибку на каждой следующей партии промышленного оборудования.

Как подготовить следующий ремонт после неудачной попытки

Перед повторной работой полезно собрать небольшой понятный комплект: выбранную эмаль, подходящие материалы подготовки, чистые расходники и представительный образец. Не нужно начинать, пока неизвестно, чем будет восстановлена зона после удаления дефекта. Иначе после шлифования обнаруживается отсутствие нужного грунта, а подготовленная деталь остаётся ждать в производственной среде и снова загрязняется.

Место нанесения выбирают с учётом условий продукта и соседних операций. Не следует проводить контрольный выкрас там, где на него одновременно попадает пыль или случайный напыл другого материала. При этом важно не переносить окраску в неподходящее закрытое помещение только ради отсутствия сквозняка. Рабочая зона должна обеспечивать предусмотренные условия безопасного и качественного применения аэрозоля.

Положение детали и доступ к ней продумывают до первого прохода. Если в середине нанесения приходится менять хват, переворачивать корпус или искать опору, равномерность становится хуже, а риск контакта со свежей плёнкой растёт. Удобные держатели и заранее выбранный маршрут помогают сохранять движение и обрабатывать сложные стороны без случайного накопления материала на соседних поверхностях.

Не планируют объём работы так, будто любой дефект можно исправить немедленно. Для повторной подготовки может потребоваться состояние покрытия, которое наступает позже. Если отгрузка назначена раньше, ограничение обсуждают до нанесения новой попытки. Сжатый график не меняет требований к материалу и не делает чрезмерный нагрев или дополнительный толстый слой правильным способом ускорения.

Когда локального аэрозольного ремонта уже недостаточно

Формат удобен, когда площадь, доступ и требования к внешнему виду позволяют контролировать нанесение. Если на широкой панели множество близко расположенных дефектов, отдельные пятна могут создавать много переходов и разную фактуру. Тогда полезно оценить восстановление более общей зоны или иной согласованный способ окраски. Это решение связано с реальным результатом, а не с отрицанием самого аэрозольного формата.

Сравнивают полный объём труда. Подготовка десятка маленьких переходов, повторная маскировка и исправление границ иногда занимают больше времени, чем единый маршрут для ограниченной плоскости. Однако окраска всей детали также не всегда нужна. Выбирают достаточный объём по состоянию системы, требованиям внешнего вида и возможности выполнить процесс без новых повреждений.

При значимом разрушении основания аэрозоль не должен маскировать техническую проблему. Коррозию, непрочное старое покрытие и повреждение металла оценивают отдельно. Нужная защита может требовать полноценной подготовки и нескольких согласованных слоёв. Красивый тонкий цветной напыл не заменяет их только потому, что участок небольшой и пока не бросается в глаза.

Если дефект повторяется после нескольких попыток, полезнее остановить повторное нанесение и пересмотреть исходные данные. Чем больше случайных слоёв добавлено, тем сложнее понять состояние и восстановить систему. Сохранённые записи и образцы помогают вернуться к проверяемому маршруту. Это обычно рациональнее, чем продолжать искать удачное движение руки на уже перегруженной поверхности.

Не потерять причину при передаче работы

Если исправление выполняет другой сотрудник, ему передают состояние детали и уже проверенные условия. Нужно знать, какой материал нанесён, когда появилась проблема и какие слои затронуты при подготовке. Без этого следующая попытка может повторить прежнюю ошибку или добавить несовместимый продукт. Короткая запись с фотографией обычно полезнее устного сообщения, что поверхность «надо ещё немного подкрасить».

После удачного исправления отмечают, что именно изменили и как подтвердили результат. Если причина осталась неустановленной, это тоже следует сохранить честно. Один удачный выкрас при нескольких одновременно изменённых условиях не доказывает конкретную гипотезу. Для следующих изделий используют подтверждённый маршрут и продолжают наблюдение, чтобы качество ремонта опиралось на повторяемую работу, а не на случайное отсутствие видимого дефекта.

Частые вопросы о дефектах аэрозольной окраски

Можно ли убрать свежий потёк салфеткой?

Случайная протирка может размазать материал, загрязнить соседнюю зону и повредить нижние слои. Способ исправления выбирают для конкретной системы и состояния покрытия. Нередко требуется дождаться допустимой готовности к обработке, затем восстановить участок. Не следует применять универсальный приём только потому, что дефект заметен сразу и хочется убрать его до высыхания.

Если поверхность шероховатая, нужно поднести баллон ближе?

Сначала выясняют причину. Шероховатость может быть связана с сухим напылом, пылью, риской или исходной фактурой. Бесконтрольное приближение способно создать потёк. Проверяют расстояние и остальные условия по выбранному продукту, подтверждают режим на образце и затем выбирают ремонт. Одна регулировка не заменяет оценку основания и полного маршрута нанесения.

Все круглые углубления означают силикон?

Нет. Похожий внешний след может иметь разные причины, включая загрязнение, поры основания и нарушения формирования слоя. Важны момент появления, вид дефекта и история подготовки. Проверку проводят последовательно. Если сразу назначить одну причину и применить неподходящее исправление, можно потерять время и добавить новые несовместимые материалы в уже проблемную систему.

Почему цвет отличается при правильном номере RAL?

Проверяют укрывистость, подложку, однородность содержимого, фактуру и состояние после сушки. Для старого оборудования учитывают изменение окружающего покрытия в эксплуатации. Только после корректного выкраса можно предметно оценивать колеровку. Номер помогает задать ориентир, но не устраняет влияние неправильного нанесения или различий блеска на восприятие готовой поверхности.

Можно ли полировать любой дефект после высыхания?

Нет, возможность обработки зависит от покрытия и характера повреждения. Полировка не восстанавливает отсутствующий слой и может изменить матовую или фактурную поверхность. Для некоторых дефектов требуется повторное нанесение после подготовки, для других — более глубокий ремонт. Сначала определяют допустимый способ и нужное состояние материала, затем проверяют результат на подходящем участке.

Нужно ли добавлять больше краски, если просвечивает грунт?

Нужно обеспечить предусмотренную укрывистость в пределах допустимого режима, но не превышать толщину бесконтрольно. Проверяют однородность подложки, подготовку материала и последовательность слоёв. Если основание слишком неоднородно для выбранного маршрута, решают эту задачу отдельно. Локальная заливка просвечивающих пятен может дать потёки и разную фактуру, не улучшив общий результат.

Можно ли ускорить исправление нагревом баллона или детали?

Баллон не нагревают произвольными способами и не переделывают ради повышения давления. Условия подготовки упаковки и применения берут из информации продукта. Сушка детали также должна соответствовать системе и оборудованию. Избыточный или слишком ранний нагрев способен ухудшить формирование слоя. Ограниченный срок ремонта решают планированием, а не неподтверждённым ускорением процесса.

Какие сведения полезно передать при обращении за подбором решения?

Название продукта, цвет, материал основания, старые слои, способ очистки, условия нанесения и момент появления дефекта. Добавляют фотографии общего вида и крупного плана, а при возможности сохраняют контрольный образец. Важно описать уже выполненные попытки исправления. Тогда можно оценить реальную систему и выбрать следующий шаг, не повторяя действия, которые уже не дали результата.

Подобрать материалы: Аэрозольные эмали.
